ISO EM系列4-20mA轉0-5V隔離放大器隔離變送器 IC，是一種將（傳感器輸出）模擬電壓或電流信號經隔離轉換成精度、線性度相匹配的混合集成電路。產品主要用于工業控制系統中模擬信號輸入輸出控制，傳感器與儀器儀表,PLC信號傳輸過程的隔離放大轉換。系統內部通過DSP、PLC的DA轉換輸出信號來顯示和控制其它裝置的可調輸出，現場工作電壓、電流和各種運行參數的監測及系統外部增加4-20mA（0-20mA）/0-5V標準信號接口等。該IC為標準Sip12 Pin符合UL-94的阻燃封裝，占用PCB板面積少。裝入儀器內部可以并聯安裝實現多路信號的監測、隔離和轉換。
IC在同一芯片上集成了一個多隔離的DC/DC變換電源和一組模擬信號隔離放大器，輸入及輸出側寬爬電距離及內部隔離措施使該芯片可達到3000VDC絕緣電壓。ISO EM系列產品使用非常方便，免零點和增益調節，無需外接調節電位器等任何元件，即可實現工業現場信號的隔離轉換功能。
隔離放大器隔離變送器一般都用在用電環境復雜的工業現場，為防止現場環境對產品出現各種干擾或損壞，我們根據多年的生產經驗和針對不同環境下用戶反饋意見，在對產品性能不受影響前提下逐步對產品的保護措施進行改進改善。對于DIN 35導軌安裝的產品，這些保護電路都以安置在產品中，用戶可以直接使用。而對于IC封裝的產品，由于受到尺寸空間的制約而無法安裝保護器件。所以，請用戶根使用環境對IC封裝產品的信號輸入、輸出、輔助電源加裝保護電路。
順源科技為您提供隔離放大器保護電路參考方案：IC封裝的隔離放大器變送器外接保護電路 pdf資料下載
產品特點：
|
● 低成本、小體積,SIP 12Pin符合UL94V-0標準阻燃封裝 ● 無需外接電位器等其它元件，免零點和增益調節 ● 輔助電源與信號輸入、輸出之間 3000VDC 三隔離 ● 輔助電源：5V/12V/15V/24VDC單電源供電 ● 0-75mV/0-2.5V/0-10V/0-±100mV/0-±10與0-±20mA/4-20mA等信號之間的相互隔離、放大及轉換 ● 工業級溫度范圍: -45~+85 ℃ |
● 精度等級：0.1級、0.2級；全量程范圍內極高的線性度（非線性度<0.1%）
典型應用：
|
● 直流電流 / 電壓信號的隔離、轉換及放大 ● 工業現場信號隔離及長線傳輸 ● 模擬信號地線干擾抑制及數據隔離、采集 ● 4-20mA(0-20mA)/0-5V等信號的隔離及變換 ● PLC/PCC/DCS及儀器儀表與傳感器信號收發 ● 信號遠程無失真?zhèn)鬏?/span> ● 電力監控、醫療設備隔離安全柵 ● 傳感器4-20mA模擬信號一進二出、一進三出、 |

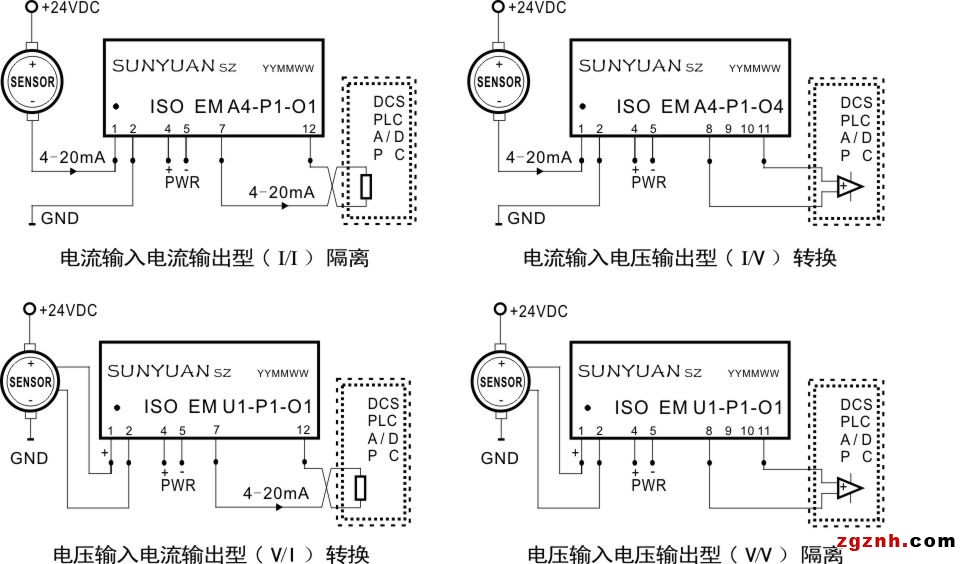

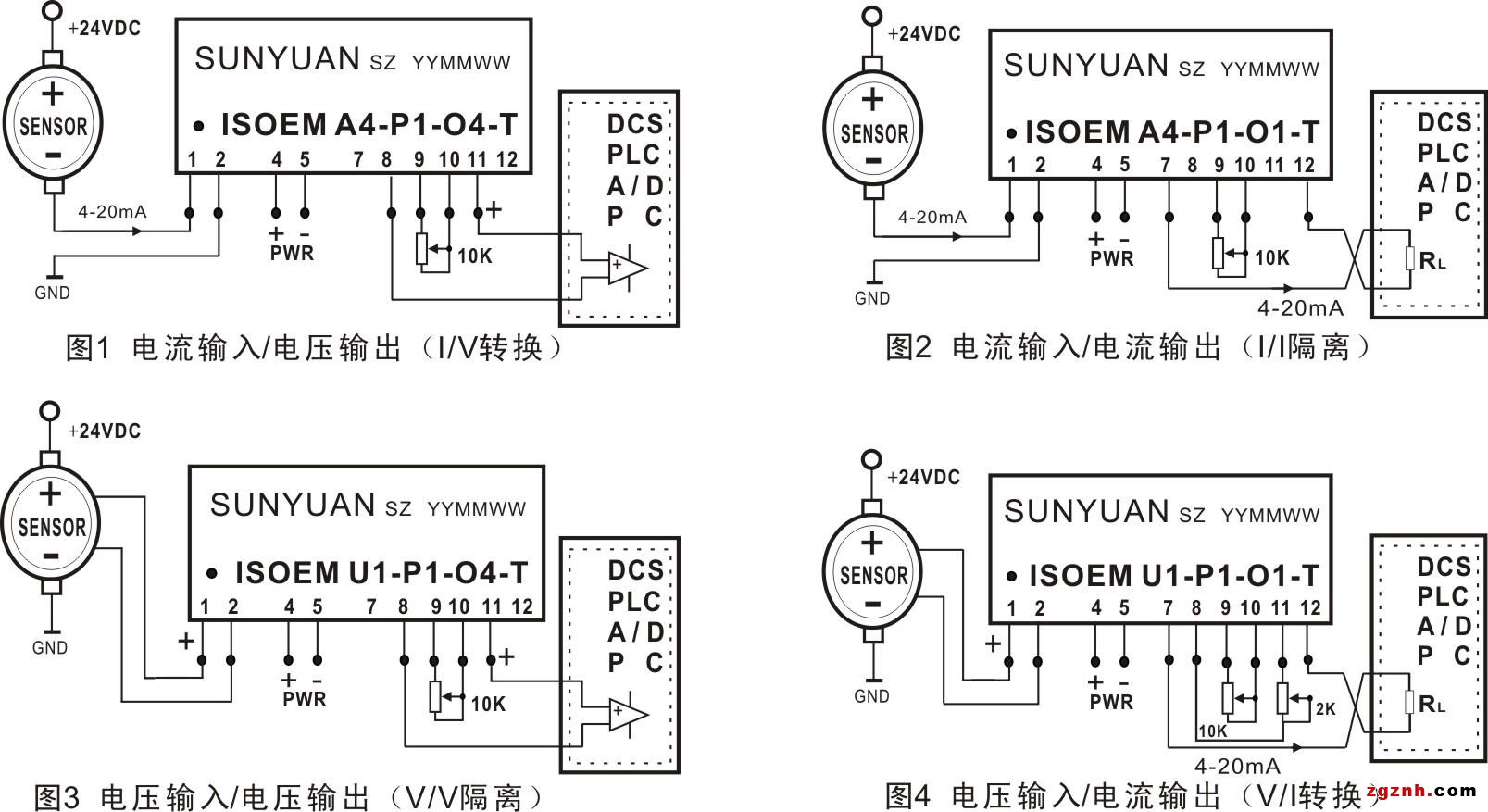

零點、增益可調節型隔離放大器IC，ISO EM-T 系列典型應用接線圖（ISO EM A-P-O-T / ISO EM U-P-O-T）：

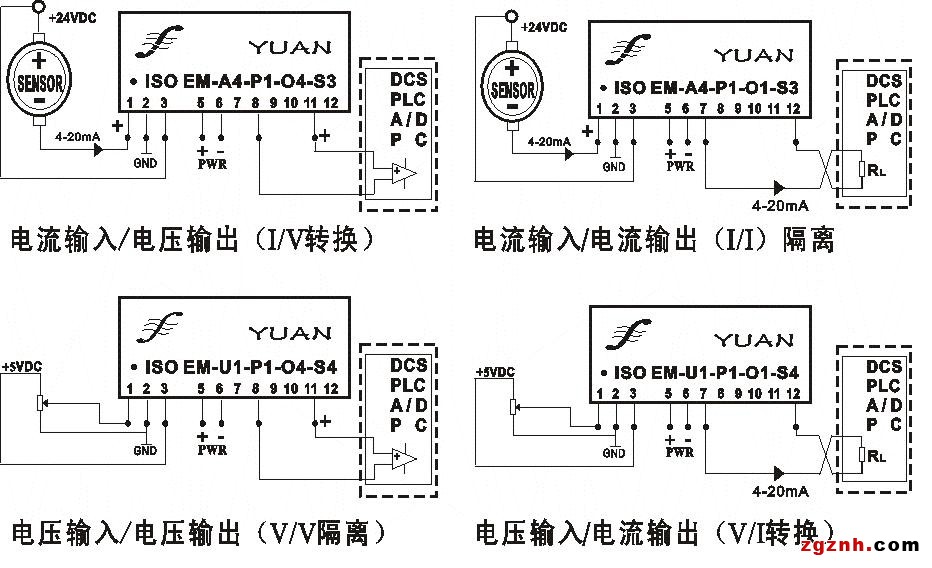

輸入端隔離配電型隔離變送器IC，ISO EM-S 系列典型應用接線圖（ISO EM A-P-O-S / ISO EM U-P-O-S）：
