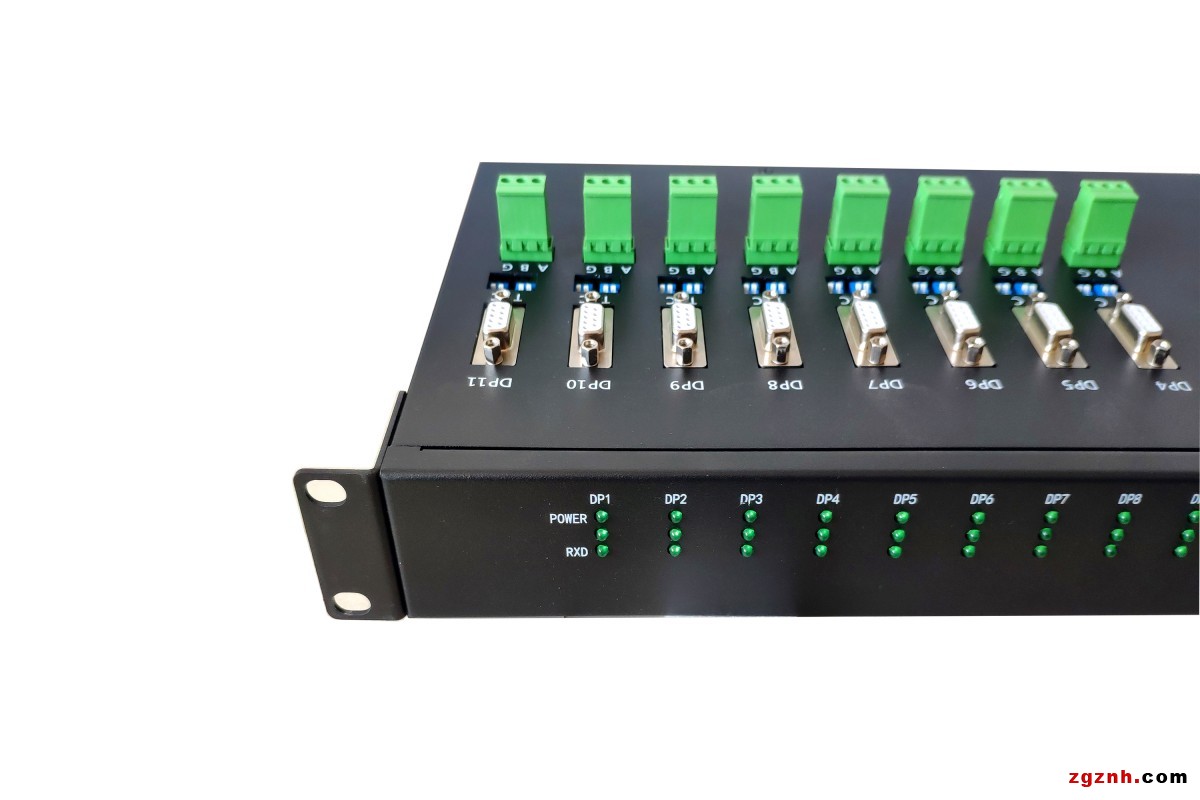

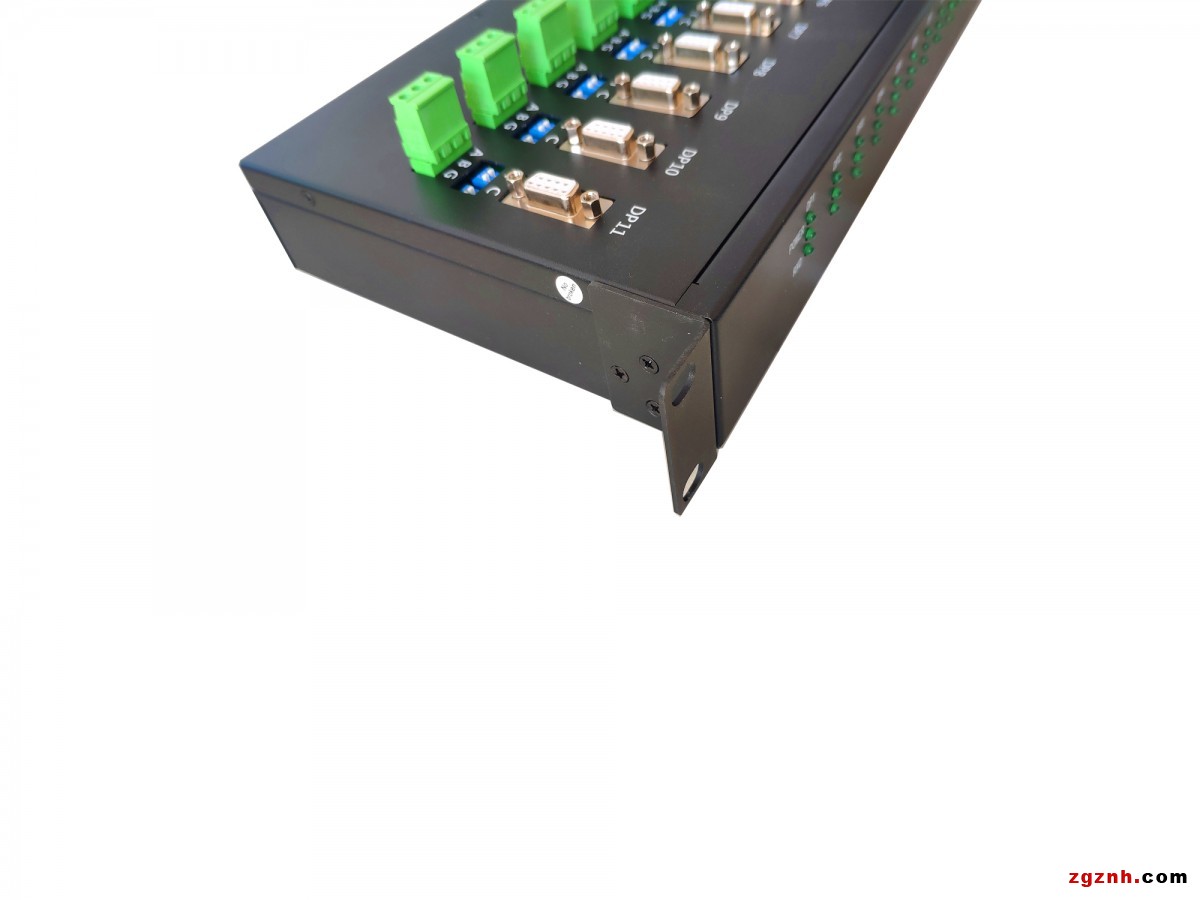

WX-DP-HUB8 產品是一款工業級全隔離型八路Profibus-DP 集線器,支持兩路可集聯上下行光纖接口,四到八路下行完全隔離的Profibus-DP 接口,一路隔離上行Profibus-DP 接口,Profibus-DP接口采用DB9 孔,為現場DP 口接線提供安全,穩定和方便,同時該產品采用19”標準機架式機箱,采用交流AC90-260V 和DC12-48V 兩種可選的外接供電方式;滿足不同行業用戶的需求。產品內部采用全隔離保護結構,即每路Profibus-DP 接口都采用持續1000V 光電隔離,保證每路Profibus-DP電口在惡劣環境下的穩定性;同時下行每路Profibus-DP 電口都帶有故障隔離,信號線短路保護,當下位機設備接口有故障或信號線短路時會自動排除這一路的通信,保證其它路通信正常,保證整個Profibus-DP 網絡的正常通信,內置防浪涌保護電路,有效防止干擾,電源供電采用獨立模塊電源,安全穩定可靠。
WX-DP-HUB8 對各個DP 信號端口進行有效信號中繼隔離、電源隔離,使得總線電壓差的問題得到解決,杜絕了Profibus-DP 并線的施工質量隱患問題。它還專門為擴展Profibus-DP 通信接入能力、延長通信距離以及靈活便捷的總線組網,是一點對多點Profibus-DP 網絡最佳的擴展組網設備。
WX-DP-HUB8 內部還采用模塊化隔離方式,使數據進行二次凈化,讓數據傳輸更加穩定可靠。




規格特點
? 主接口:DB9 孔:Profibus-DP / 光纖(P2)可選。
? Profibus-DP 速率:0-12M 自適應,不需要開關設置或任何軟件配置(9.6K、19.2K、45.45、93.75K、187.5K、500K、1.5M、3M、6M、12M)。
? 可擴展的光纖接口(SC/ST/FC 光口可選)。
? 清晰的LED 獨立指示。
? 支持有DP 專用頭直插和無DP 專用頭時電纜直接兩種接線方式。
? 隔離電壓:瞬間隔離電壓3000V;持續隔離電壓1000V。
? 四到八個DB9 孔Profibus-DP 下位機接口。
? 支持線路故障檢測短路保護,有效分離Profibus-DP 鏈路。
? 物理層透明傳輸:WX-DP-HUB8 與網絡上層協議無關;因此可適用于所有基于RS485 的PROFIBUS 協議功能,包括:PROFIBUS-DP/V0、V1、V2,及各種應用行規,包括:PROFIsafe
(安全), Redundancy(冗余)、Ident Systems(識別系統)等等。也支持連接多主站通信,如S7 FUNCTION 協議、二類主站通信;也部分適用于其它RS485 傳輸技術的現場總線或網絡,
如MODBUS 協議等。
? 段間隔離:每個接口可擴展為一個“PROFIBUS 段”(可稱為“接口段”),接口段之間彼此(光/電)隔離。
? 級連:任意一個接口段可再通過WX-DP-HUB8 實現級連; WX-DP-HUB8 的可級連數目與波特率有關。
? 電源輸入: AC/DC110—260V/ 47—60 Hz 或DC 12-48V 可選。
? 電源功耗: 10W
? 機械規格材料: 金屬外殼IP40 防護。
? 重量:3 千克
? 工作環境操作溫度-40—85℃
? 操作濕度5 - 95%
? 儲存溫度-40—85 ℃
? 儲存濕度5 - 95%
? 網絡拓撲結構:星型、樹型

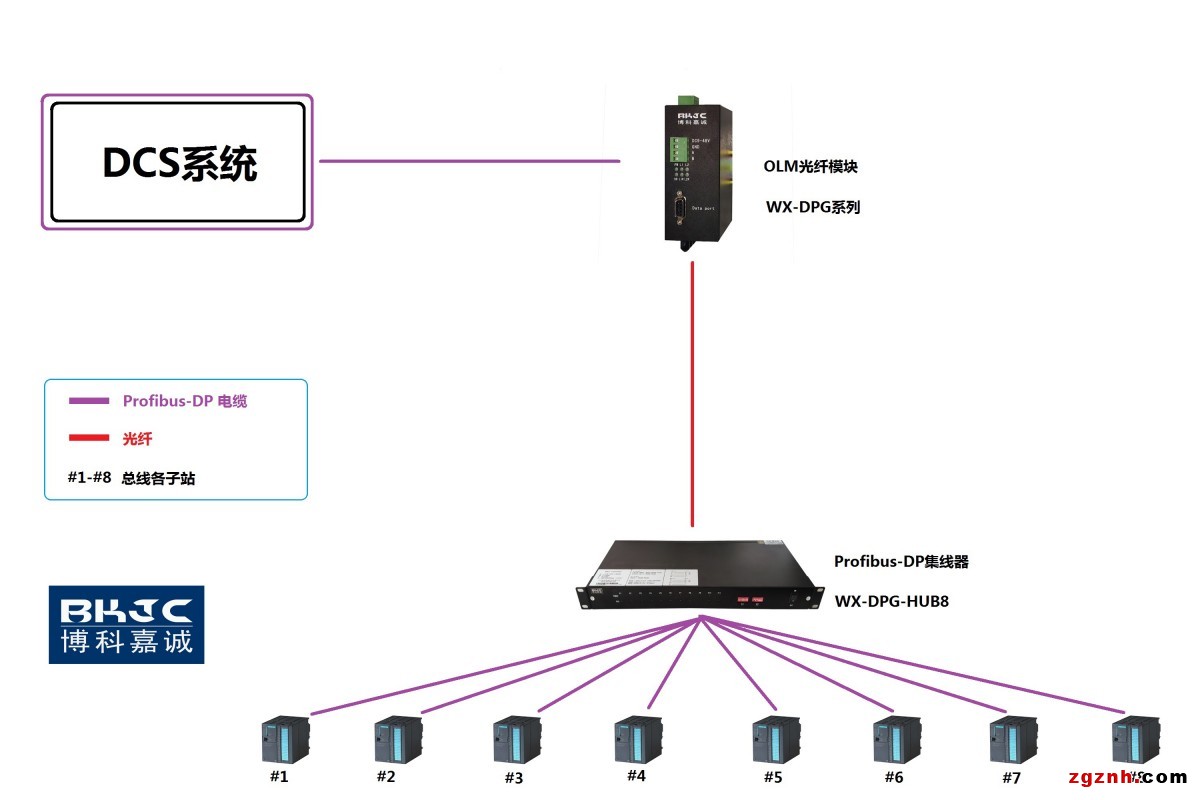

應用1

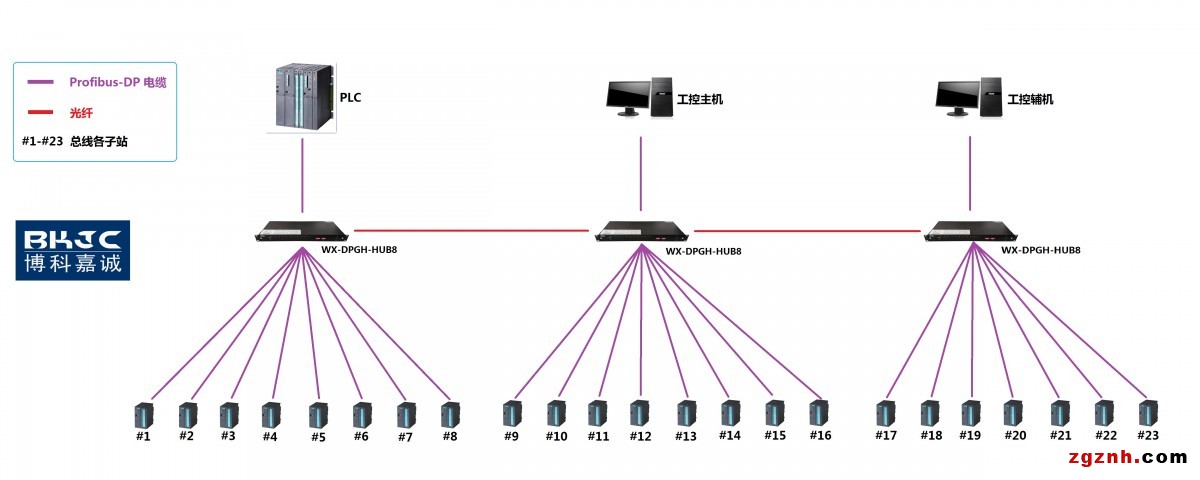

應用2

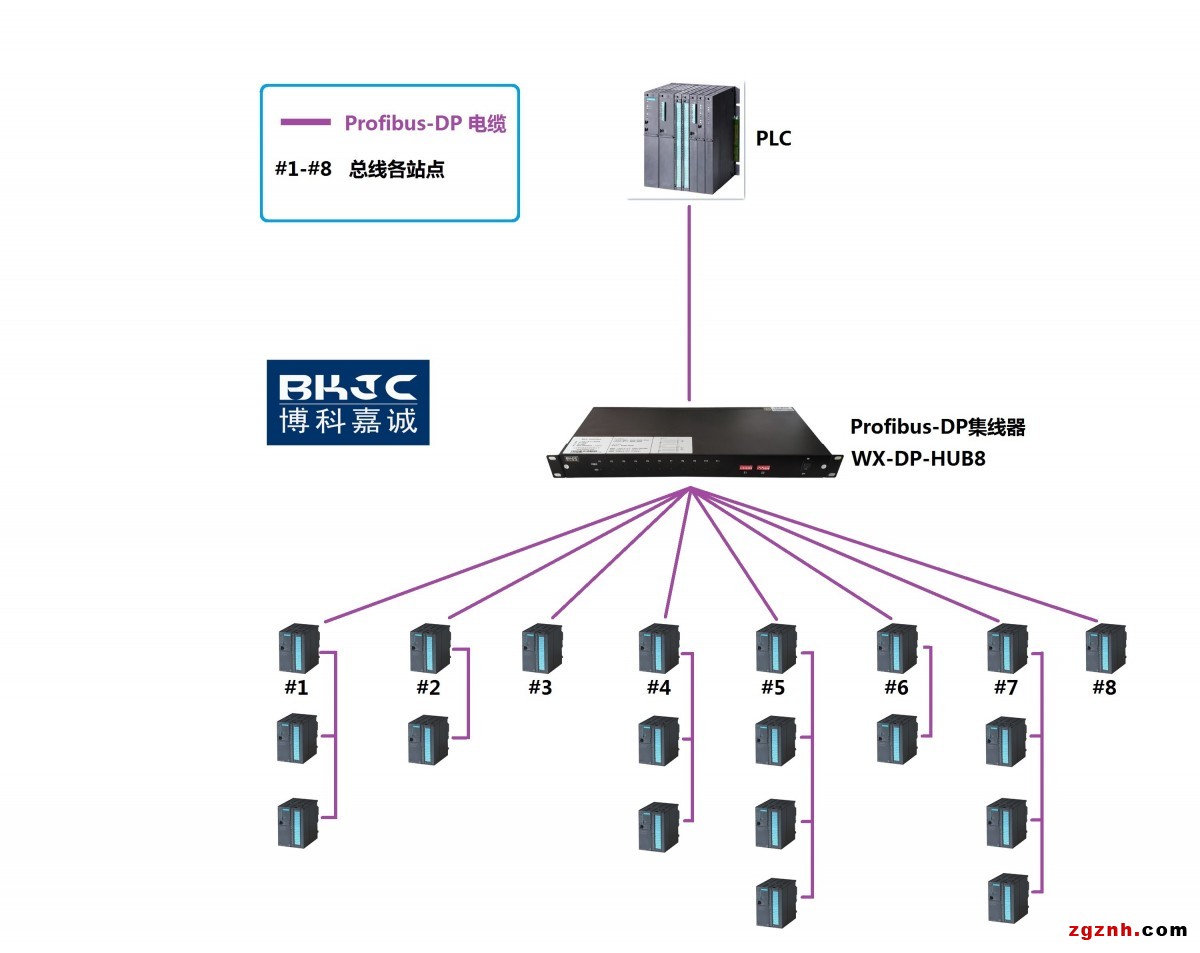

應用3

應用1

應用2

應用3
