三旺通信BMS方案:構建儲能安全防護網(智能化學會工業互聯網專委會會長單位)

   2025-03-17 6097
核心提示:隨著新能源技術的快速發展,儲能電池管理系統(BMS)市場正迎來前所未有的增長機遇。據專業機構數據預測,2025年中國儲能BMS市場

隨著新能源技術的快速發展,儲能電池管理系統(BMS)市場正迎來前所未有的增長機遇。據專業機構數據預測,2025年中國儲能BMS市場規模可達約178億元,其中第三方BMS占據半壁江山。然而,在這一蓬勃發展的背后,行業面臨著一系列亟待解決的技術挑戰。

行業面臨的困境

客戶迫切需要一種解決方案,用以解決以下問題:

單體電池不一致性:由于制造工藝、使用環境等因素的影響,單體電池之間存在性能差異。這種不一致性在電池組串聯或并聯時尤為突出,導致整體系統容量下降。

環流問題:直接并聯電池組在充放電過程中易產生環流,不僅消耗了額外能量,還增加了熱損失,加速了電池老化。

木桶效應:電池組的整體性能受限于最弱的一環。即最小容量的單體電池會限制整個系統的最大充放電能力,進而影響到儲能系統的效率與壽命。

三旺通信解決方案

深圳市三旺通信股份有限公司(簡稱“三旺通信”)是深圳市智能化學會工業互聯網專委會會長單位。

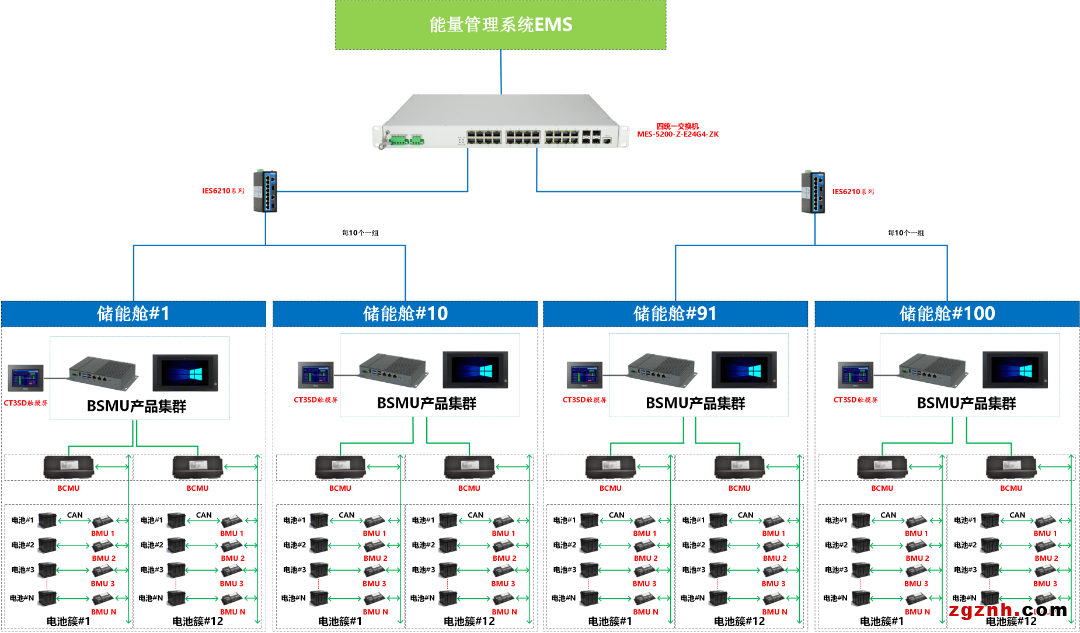

為應對這些挑戰,三旺通信推出了一套安全可靠的BMS系統解決方案。該方案基于三級架構設計——基礎BMS(包括從控BMU、主控BCMU以及總控BSMU),采用CAN和以太網的通訊方式實現高效的數據交換。具體方案:

BMU從控:能夠精確采集多達64串電池單體的電壓和溫度信息,并支持被動均衡功能,有效緩解單體電池間存在的不一致問題。模塊采用工業級專用芯片,具有精度高、抗擾性好、可靠性高,模塊結構緊湊等特點。BCMU主控:配備了豐富的接口選項及高精度數據采集能力,確保了對電池狀態進行全面而準確的監控。BSMU總控:分離式設計(主控、顯控),適用于大型儲能、工商儲等多種領域,可單獨使用,靈活搭配,并能與其他關鍵設備如PCS、溫控裝置等無縫集成。

方案優勢

精確度高。憑借卓越的數據采集技術和多維度故障診斷機制,保證了信息傳遞的高度準確性。

覆蓋面廣PART 2不僅覆蓋了BMS核心功能,還包括了PCS控制、溫度調節乃至消防安全等多個方面,真正實現了全生命周期管理。

專用芯片。采用工業級專用芯片,具有精度高、抗擾性好、可靠性高,模塊結構緊湊等特點,被廣泛使用于儲能項目。

接口豐富。具備以太網通信能力,支持100ms內所有核心數據上傳,豐富的通訊接口,具備CAN-FD功能,多路高壓采集、電流采集,采集精度高,控制端口豐富,SOX精度高。

多協議兼容。通過動態插件支持自定義開發IEC104、Modbus、MQTT等協議。

智能運維。支持云邊協同,支持運維遠程托管服務;支持云平臺接口二次開發。

配套產品

▲產品1:一級從控BMU

模塊工作電源 16~32V(24V 系統) ;模塊功耗 功耗<1W;高壓側休眠功耗:<10uA。l 通信接口CAN 通信,通信速率 500kbps,250kbps 可選。l 單體電壓采集串數 16-64串;單體溫度采集路數 16-64路;單體電池電壓采集分辨率 0.1mV;單體電池溫度采集分辨率:0.1℃ 。l 單體電池電壓檢測范圍 0~5V ±5mV(電壓小于0V 或者超過5V 均可能對 BMS 產品造成損壞)。l 溫度采集范圍:-40℃~130℃;巡檢周期 ≤100ms。l 電池均衡原理:被動均衡;最大均衡電流 ≤100mA。l 工作環境溫度范圍(°C):-20℃~65℃。l 防護等級 IP30;產品設計標準符合GB∕T 34131。

▲產品2:二級主控BCMU

寬電壓供電,滿足(16-32)V 系統。l 超低靜態功,耗休眠電流≤1mA。l 系統單體采集最大支持 28個16SBMU。l 支持3路CAN通信、1 路485通信;支持指定幀喚醒;符合 CAN2.0B 規范。l 通信速率 250Kbps、500Kbps 可選。l 外設資源:具備隔離2路DI 檢測;具備6路 DO。l UDS 故障診斷:程序更新;故障診斷。l 支持 OTA 在線升級;符合 GB∕T34131標準。

▲· 產品3:三級總控BSMU(顯控+總控)

采用ARM架構設計,內置792MHz主頻處理器,板載512MB DDR3內存,4GB eMMC存儲。l 除傳統的三級監控外,還承擔BMS邊緣超算的工作,作為邊緣診斷,可部署在儲能控制艙或單個電池艙內,與三級總控BSMU同級,負責核對二級主控模塊單體電池SOC/SOH計算功能,提高計算準確率。l 支持15路二級主控數據接入,其中每一路支持2000個測點每200毫秒采集一次。l 邊緣服務器具有高性能、低功耗、功能強、簡潔易用等特點。
