取水站濃縮池刮泥機無線控制系統

★ 特別聲明：文章及方案圖片皆為達泰電子原創，轉載請標明出處。

一、產品介紹

達泰1系DTD122FHCY雙向混合信號無線傳輸裝置是集成前端數據采集、傳輸、控制為一體的無線智能測控終端，還具有資源擴展功能。

工業級混合信號無線終端可以直接替代傳統有線變送器實現無線模擬量采集和傳輸，解決了有線方案施工繁瑣、設備后期維護成本高的難題。發射終端同時采集標準4-20mA電流信號和開關量信號，并通過全數字無線方式傳送，遠端的接收終端收到發射端的信號后立即處理輸出多路繼電器開關及4-20mA電流信號， 可以接入顯示儀表、PLC或DCS等設備并驅動電磁閥、變頻器等執行機構。產品廣泛應用于水泥，冶煉，發電，煤炭，化工等復雜惡劣的工業場合，平均連續使用壽命超過8年以上。

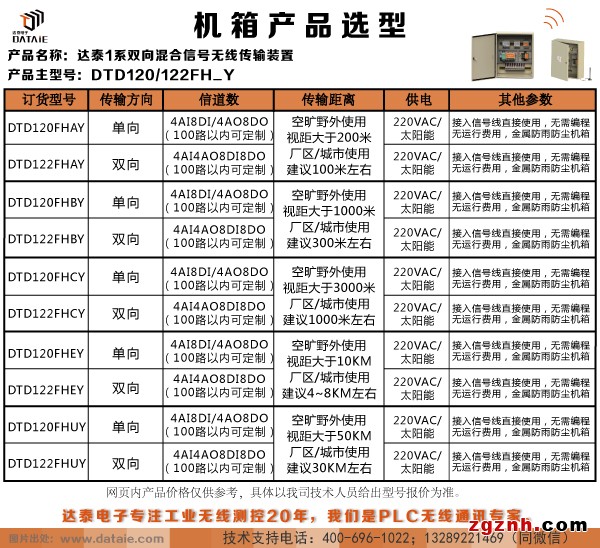

二、產品選型

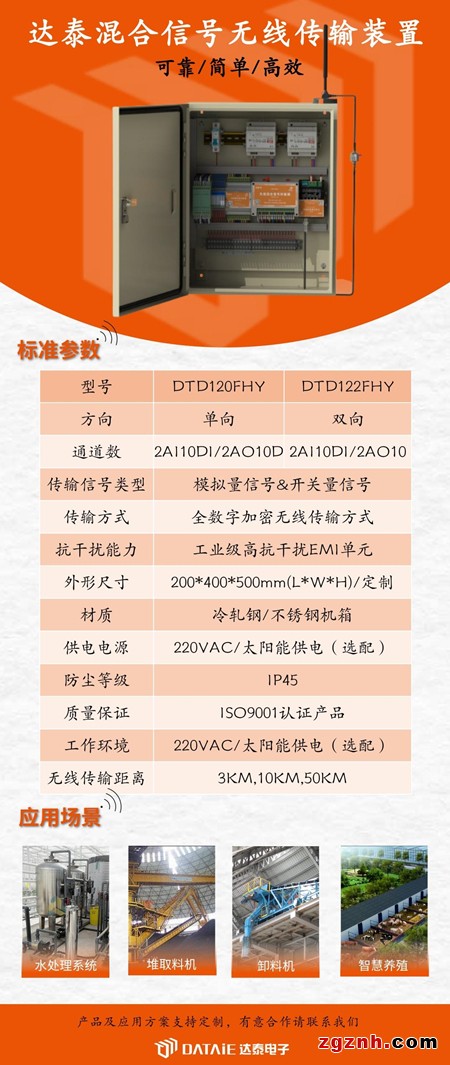

達泰1系工業級混合雙向無線信號傳輸裝置-DTD122FHY

遠距離無線數傳模塊,無線收發模塊,無線通信模塊,plc采集模塊,無線模擬量開關量信號采集器,無線io模塊,西安達泰電子,工廠無線技改

三、應用背景

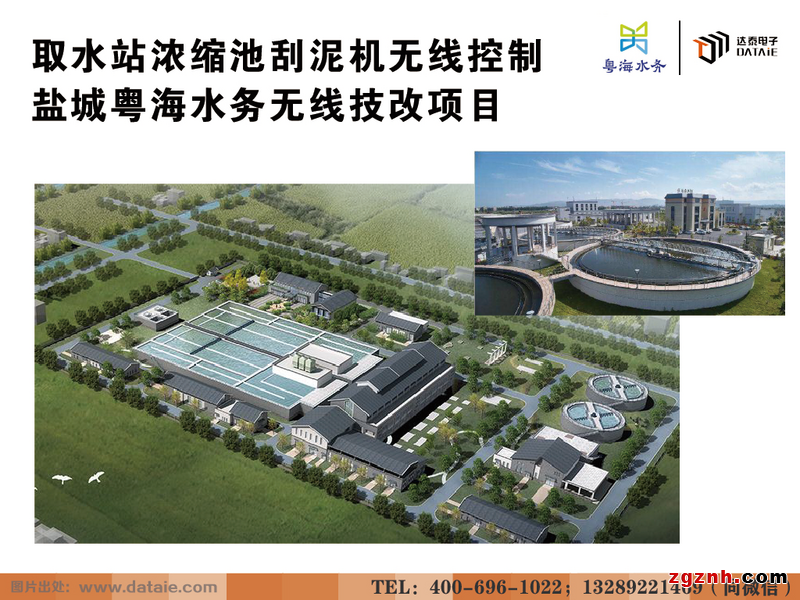

新水源地及引水工程，是重大民生保障項目，用作生活供水、灌溉，甚至兼顧防洪、發電的綜合利用水利工程，其中取水泵站及管線工程也是引水工程中的基礎工程。近年來，隨著工業智能化的發展，不斷加快引水工程智能高效地進行，努力保障廣大群眾的用水問題。
鹽城粵海水務有限公司于2018年成立，注冊資本金11.28億，總引水規模115萬噸/日，從揚州市寶應縣境內取長江運河之水，經213公里輸水管道向鹽城大市區、射陽、建湖、大豐等地供應原水，服務人口近500萬，被列為第三批PPP示范項目、被列入江蘇省民生保障項目，被列為頭號為民辦實事項目，是鹽城歷史上大的跨區域引水工程、大的飲用水提檔升級工程、大的飲用水安全保障工程。

四、無線技改需求

濃縮池用作初步降低廢水污泥含水率，減少污泥體積，后續刮泥機用重力排泥法，處理得出清水。在引水工程項目技改中，由于刮泥機的控制系統位于濃縮池中間，與就地程控站之間隔水相望，使得池中間數據無法實時回傳，形成信息孤島。因此用戶需要對取水泵站的刮泥機運行和一些狀態數據進行無線監控，采集濃縮池數據信號，通過參數分析設置，控制刮泥機進行刮泥。


遠距離無線數傳模塊,無線收發模塊,無線通信模塊,plc采集模塊,無線模擬量開關量信號采集器,無線io模塊,西安達泰電子,工廠無線技改

五、無線解決方案

根據現場情況，達泰技術人員設計采用一套達泰DTD122FHCY雙向混合信號無線裝置，將采集到的濃縮池含水率、清水流量等傳感器數據無線傳輸到就地程控柜的PLC內，再通過PLC程序判斷，輸出控制指令給刮泥機。并且無線傳輸器提供的開關量雙向傳輸功能，也將運行過程中的反饋信號傳回就地PLC內，形成閉環監控。
本方案解決刮泥機與就地程控PLC之間的信號無線傳輸問題，使得取水站工程的高效率運行。

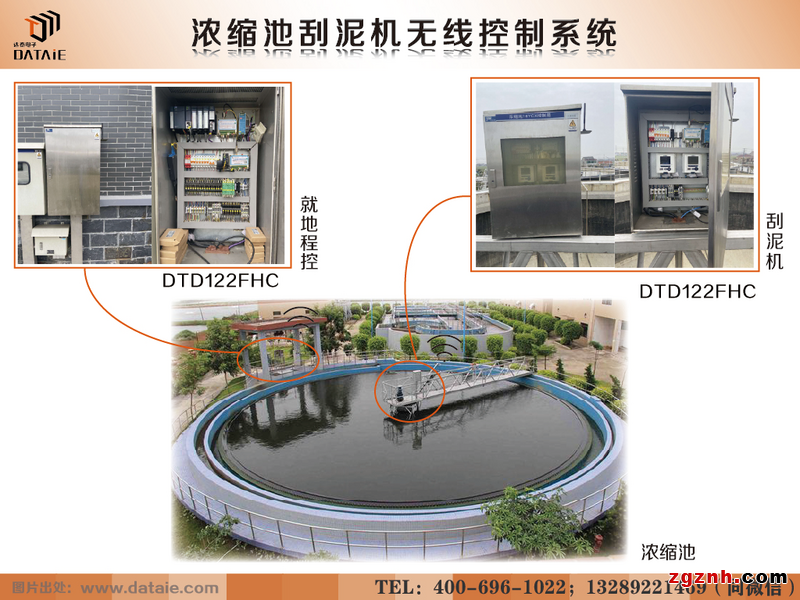

無線通訊方案示意圖 ▼


遠距離無線數傳模塊,無線收發模塊,無線通信模塊,plc采集模塊,無線模擬量開關量信號采集器,無線io模塊,西安達泰電子,工廠無線技改

六、無線方案的好處

遠距離無線數傳模塊,無線收發模塊,無線通信模塊,plc采集模塊,無線模擬量開關量信號采集器,無線io模塊,西安達泰電子,工廠無線技改

七、成功案例

? 內蒙古優藍科技有限公司，現場多個閥門開關量模擬量無線傳到DCS，2km
? 中城綠建科技有限公司，垃圾發電場里設備的開關/模擬信號無線傳送DCS
? 江蘇豐益化工科技有限公司，2臺PLC之間混合信號無線傳輸
? 包頭華美稀土高科有限公司，PLC與DCS之間無線通信，3KM
? 天津四院汽車設備制造有限公司，AGV小車和設備之間無線控制
? 青島特鋼，現場分散區域信號集中傳輸到PLC上監測控制，1千米
? 龍口礦業集團有限公司，泵房混合信號和DCS無線控制，2千米
? 安徽馬鋼羅河礦業有限責任公司，現場（1AI/2DI）和PLC之間無線傳輸
? 重慶富皇水泥（集團）有限公司，泵房和PLC無線控制，3千米
? 金隅冀東水泥，多臺增壓泵和DCS無線通訊
? 杭州華尚電氣有限公司，吸泥機信號傳輸到PLC
? 四川省宜賓天原集團下屬的宜賓海豐和銳公司 (化工行業)，將兩個控制室開關信號和模擬信號采用無線對傳，1KM
? 新疆天業集團(石河子)天能水泥，深水泵與中控室DCS
? 青海西寧大通水泥廠，堆取料機無線控制
? 唐山中潤焦化廠，推焦車攔焦車互鎖
? 烏蘭察布中聯水泥有限公司，堆取料機無線控制系統
? 湖南正大畜牧有限公司，豬產房無線環控系統采集報警，1KM
? 燕京啤酒（桂林漓泉）股份有限公司，啤酒生產線自動控制系統
? 西安渭河電廠，堆取料機無線監測/斗輪機輸煤無線控制系統
? 赤峰熱電廠，鼓風機變頻調速系統無線監控
