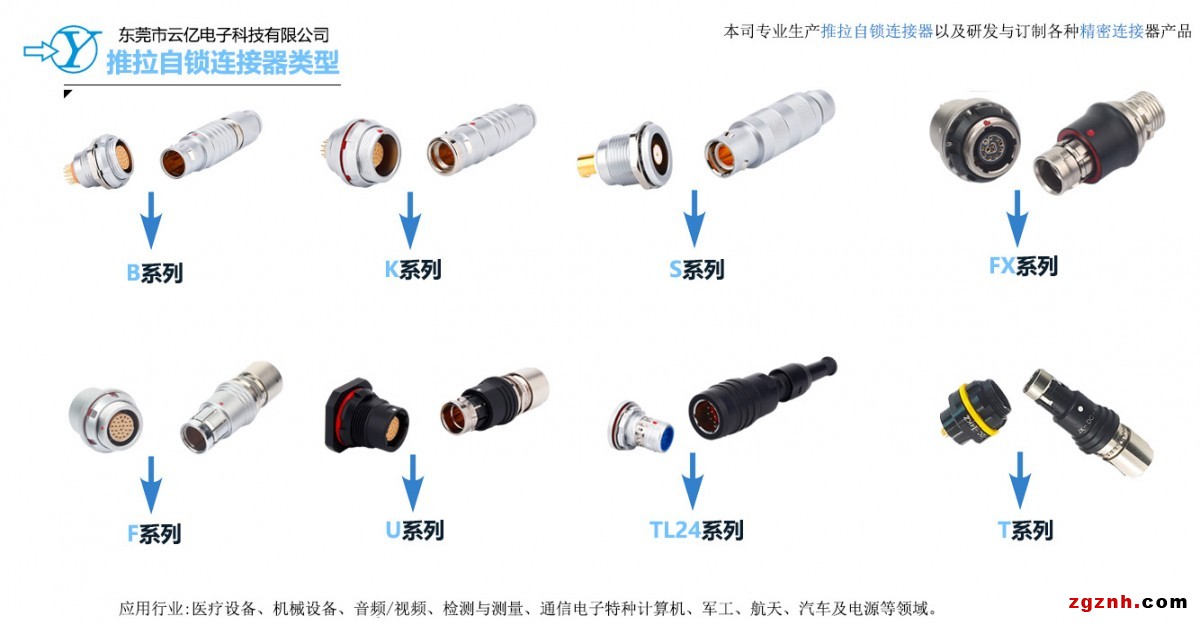

FX系列連接器簡介

FX系列直式插拔連接器被使用于高密度安裝、空間相對狹小及旋轉方式插合分離困難的場合。廣泛應用于軍、民領域的電臺設備、步兵設備、加固計算機、醫療設備、測試檢測設備、音頻視頻設備、數據采集、工業控制等場合的交直流、高速、射頻、光纖等的信號連接傳輸

FX系列連接器特點

1.高速化：可滿足多種標準協議高速信號 (USB2.0、USB3.0、HDMI、 SATA、DP、千兆網、萬光網等）的直接傳輸。

2.最小殼體號FX101最大外徑僅12.4mm。

3. 單一連接器，即可實現低頻、電源、高速、射頻、光纖等多種信號的集成化傳輸。

4. 直式插拔，可盲插，能夠實現快速連接與分離。

5. 具有屏蔽、密封、耐環境、長壽命等特點。

6. 多種鍵識別，具有防誤插功能。

7.插頭、插座直式推拉鎖緊結構。

8.插座為螺母緊固安裝形式，配有導電O型國，具有屏蔽密封功能。

9.插座泄漏率：氣壓差1×105Pa，泄漏率應＜1.0 Pa-cm3/s（光纖、射頻類產品除外）

10.插頭插座插合后，可實現耐水壓：2m水深、24h。（光纖、射頻類產品除外）

11. 插頭和插座均可以既可裝插針，又能裝插孔。（光纖、射頻類產品除外）

12.高速和低頻電接觸件端接形式：插頭為導線焊接式，插座為導線焊接式和直式印制板焊接式兩種。

13.多鍵定位，采用鍵位結構防錯和顏色目視等雙重防誤插方式。

《機械性能》

機械壽命：5000次

振動：101、102殼體

正弦振動：頻率10 ~2000Hz，加速度147m/s2，≤1u5瞬斷103、1031、104、105、106殼體

隨機振動：功率譜密度1.0g2/Hz，均方根值36.6g，≤1uS瞬斷

沖擊：加速度2940m/s2，≤1us瞬斷

《環境性能》

1：工作溫度：-55°C~ +125°C

2：相對濕度：40°C時，達95%

3：插座泄漏率：氣壓差值為1×105Pa，泄漏率應不大于1.0Pa-cm3/s(光纖、射頻不具備氣密性）

4：鹽霧：鋁合金/銅合金≥96h

5：插頭插座插合，耐水壓：2m水深、24h（光纖、射頻類產品除外）
